كيف يمكن لتقنية بطارية الليثيوم أيون تحسين كثافة الطاقة والسلامة والأداء عبر التطبيقات الحديثة؟

لماذا أصبحت تقنية الليثيوم القابلة لإعادة الشحن مستخدمة على نطاق واسع؟

تعد بطاريات الليثيوم القابلة لإعادة الشحن جذابة لأنها تستطيع تخزين كمية كبيرة من الطاقة الكهربائية في حزمة مدمجة نسبيًا مع دعم دورات الشحن والتفريغ المتكررة. تسمح بنيتها الكهربائية المرنة أيضًا للمصنعين ببناء حزم لمتطلبات الجهد والسعة المختلفة جدًا.

تُستخدم هذه التكنولوجيا الآن عبر مجموعة واسعة من المعدات. تحتاج الأجهزة الإلكترونية المحمولة إلى مصادر طاقة مدمجة. تحتاج منصات التنقل الكهربائية إلى بطاريات يمكنها توفير الطاقة والطاقة ضمن مساحة مادية محدودة. قد تتطلب المعدات الصناعية سلوك تفريغ يمكن التنبؤ به على مدى فترات التشغيل الممتدة. قد تعطي أنظمة تخزين الطاقة الأولوية لعمر الدورة، والاستقرار الحراري، والمراقبة، والشحن المتحكم فيه.

تشترك هذه التطبيقات في مبدأ مشترك: يجب أن تتوافق البطارية مع المتطلبات الكهربائية والميكانيكية للمعدات.

قد يبدو ذلك واضحًا، لكن معدات العالم الحقيقي نادرًا ما تعمل بحمل ثابت واحد. قد يسحب المحرك تيارًا عاليًا أثناء بدء التشغيل وتيارًا أقل بكثير بمجرد وصوله إلى سرعة التشغيل. قد يتناوب الجهاز المحمول بين أوضاع السكون والاستعداد والاتصال وأعلى الأداء. يمكن للروبوت المتنقل تسريع المحركات المساعدة وإيقافها وتسلقها وتشغيلها طوال دورة العمل نفسها.

ولذلك تحتاج البطارية إلى الاستجابة للطلب الحالي المتغير مع البقاء ضمن الحدود الكهربائية والحرارية المصممة لها.

لماذا يهم تصميم العبوة بقدر أهمية اختيار الخلية؟

الخلية ليست سوى لبنة البناء الأساسية. بمجرد دمج خلايا متعددة، يقدم النظام متطلبات هندسية إضافية. يجب أن تظل الخلايا متوازنة. يجب تصميم المسارات الحالية بشكل صحيح. تحتاج التوصيلات الكهربائية إلى العزل المناسب والدعم الميكانيكي. يحتاج العلبة إلى حماية الخلايا دون منع الحرارة من مغادرة العبوة.

بالنسبة للعديد من التطبيقات الصناعية، تحتاج حزمة البطارية أيضًا إلى موصل خارجي، أو واجهة شحن، أو مصهر، أو واجهة اتصال، أو هيكل تركيب، أو قطع اتصال بالخدمة. يمكن أن تؤثر هذه العناصر على الحجم النهائي وأداء العبوة.

لماذا تأتي متطلبات التطبيق أولا؟

من الشائع بدء اختيار البطارية من طراز الخلية المفضل. تبدأ العملية الأكثر موثوقية من المعدات.

يجب على المهندس أولاً تحديد جهد التشغيل، ومتوسط ​​الحمل، والحمل الأقصى، ومدة التشغيل، وظروف الشحن، ودرجة الحرارة المحيطة، والمساحة المادية، والاهتزاز، ووظائف الاتصال أو الحماية المطلوبة. عندها فقط يجب تحديد كيمياء الخلية وبنية العبوة.

ما هي كيمياء الخلايا التي يجب على المهندسين مقارنتها؟

"بطارية الليثيوم" ليست كيمياء واحدة. توجد العديد من أنظمة الكاثود، ويمكن أن تختلف بشكل كبير في كثافة الطاقة، والاستقرار الحراري، وخصائص الجهد، وقدرة الطاقة، وسلوك الدورة، والتطبيقات الموصى بها.

فوسفات الحديد الليثيوم

يُعرف فوسفات حديد الليثيوم، والمختصر عادة LFP، بثباته الحراري القوي وأداء الدورة الطويلة في ظل ظروف التشغيل المناسبة. إن جهد الخلية الاسمي الخاص بها أقل من بعض كيمياء الليثيوم الغنية بالنيكل، لذا تتطلب العبوة تكوينًا متسلسلة مختلفة للوصول إلى نفس جهد النظام.

غالبًا ما يتم اعتبار LFP للتخزين الثابت، وأنظمة النسخ الاحتياطي، وأنظمة الطاقة الشمسية، والتطبيقات التي تكون فيها دورة الحياة والخصائص الحرارية ذات أهمية خاصة.

كيمياء إن إم سي

توصف أنظمة أكسيد الكوبالت والنيكل والمنغنيز عادة باسم NMC. يمكن أن توفر هذه الخلايا كثافة طاقة أعلى من العديد من تصميمات LFP، مما يجعلها جذابة للتطبيقات الحساسة للوزن.

وتتمثل المقايضة في أن النظام يتطلب إدارة دقيقة للحرارة والشحن، وتعتمد الخصائص الدقيقة على تركيبة الخلية.

كيمياء LCO

تم استخدام أكسيد كوبالت الليثيوم على نطاق واسع في الأجهزة الإلكترونية الاستهلاكية. يمكن أن يوفر كثافة طاقة عالية، ولكن خصائصه الحرارية ودورته تجعل الإدارة الدقيقة للبطارية والتحكم في التطبيق أمرًا مهمًا.

كيمياء NCA

أنظمة الألومنيوم والنيكل والكوبالت هي كيمياء ليثيوم أخرى عالية الطاقة. لقد تم استخدامها في التطبيقات التي تتطلب كثافة طاقة عالية، ولكن التصميم الحراري والسلامة على مستوى العبوة يظل ضروريًا.

لماذا يجب اختيار الكيمياء من التطبيق

تعتمد الكيمياء الصحيحة على واجبات المعدات وليس على التصنيف العالمي.

لماذا لا ينبغي اختيار الكيمياء من الملصقات التسويقية

لا يزال من الممكن أن تتصرف الخليتان الموصوفتان بنفس الكيمياء بشكل مختلف بسبب صياغة القطب، وعملية التصنيع، وبنية الجسيمات، ونظام المنحل بالكهرباء، وتصميم الفاصل، وحجم الخلية، ومراقبة الجودة.

لذلك، يجب أن يقوم الاختيار المهني بفحص البيانات الفنية الفعلية بدلاً من الاعتماد فقط على الملصق الكيميائي.

مطابقة الخلايا لا تقل أهمية

يجب أن تتمتع الخلايا المتصلة في نفس الحزمة بخصائص متطابقة بشكل وثيق. يمكن أن تؤدي الاختلافات الكبيرة في السعة أو المقاومة الداخلية أو حالة الشحن إلى حدوث خلل في التوازن أثناء التشغيل.

وهذا مهم بشكل خاص في العبوات المتصلة بالسلسلة، حيث يتدفق نفس التيار عبر كل خلية في السلسلة.

لماذا يهم معدل التفريغ ومعدل C؟

لا تصف سعة البطارية بشكل كامل مدى سرعة إطلاق الطاقة. يعد معدل التفريغ أمرًا بالغ الأهمية للمحركات والأدوات الكهربائية والطائرات بدون طيار والروبوتات ومعدات الجر والأنظمة الأخرى ذات الطلب الكبير على ذروة التيار.

فهم معدل C

يعبر معدل C عن التيار بالنسبة لسعة البطارية. يعني تفريغ 1C أن التيار يساوي عدديًا السعة المقدرة بالأمبير-ساعة.

بالنسبة لبطارية 20 أمبير، فإن تفريغ 1C يتوافق مع 20 أمبير. ويتوافق تفريغ 2C مع 40 أمبير، وفقًا للمواصفات الفعلية للبطارية.

المستمر مقابل الذروة الحالية

تسحب بعض التطبيقات تيارًا مرتفعًا فقط لبضع ثوانٍ أو دقائق، بينما تتطلب تطبيقات أخرى تيارًا مرتفعًا بشكل مستمر.

قد لا تكون البطارية التي يمكنها دعم ذروة قصيرة مناسبة للتشغيل المستمر بمعدل عالٍ لأن التيار المستمر يولد المزيد من الحرارة ويضع ضغطًا كهروكيميائيًا أكبر على الخلايا.

المقاومة الداخلية

تسبب المقاومة الداخلية انخفاض الجهد وتوليد الحرارة عند تدفق التيار. التيار العالي يضخم التأثير.

وبالتالي، قد تظهر البطارية جهدًا طرفيًا أقل تحت الحمل الثقيل مقارنةً بالحمل الخفيف، على الرغم من أن الجهد الاسمي يظل دون تغيير.

الأدوات الكهربائية والمعدات المتنقلة

يمكن أن تتطلب التطبيقات مثل الأدوات الكهربائية والدراجات البخارية والروبوتات والطائرات بدون طيار دفعات قصيرة من التيار العالي. في هذه الحالات، تعتبر الخلايا عالية المعدل، والوصلات منخفضة المقاومة، والمسارات الحرارية الكافية، ونظام إدارة المباني ذو التصنيف المناسب أمرًا مهمًا.

لماذا يهم أيضًا تصميم الموصل والأسلاك؟

تحتاج حزمة البطارية ذات التيار العالي إلى أكثر من الخلايا ذات المعدل العالي. تتمتع الموصلات وشرائط النيكل وقضبان التوصيل والأسلاك والصمامات والمرحلات والمفاتيح بمقاومة.

إذا أصبح أحد المكونات الصغيرة عنق الزجاجة، فقد لا توفر البطارية الطاقة المتوقعة حتى عندما تكون الخلايا نفسها قادرة على القيام بذلك.

قطع التفريغ

يمكن أن تمنع إلكترونيات إدارة البطارية جهد الحزمة من الانخفاض إلى ما دون الحد المحدد. هذا يحمي الخلايا من التفريغ المفرط.

يجب تحديد نقطة القطع وفقًا لمتطلبات الشركة المصنعة للكيمياء والخلية بدلاً من افتراض أنها عالمية.

كيف تؤثر تنسيقات الخلايا على تصميم الحزمة؟

يحدد تنسيق الخلية ما هو أكثر بكثير من مجرد المظهر الجسدي. إنه يؤثر على كيفية ترتيب الخلايا، وتبريدها، وتوصيلها، وإحاطتها، وصيانتها، وحمايتها.

خلايا أسطوانية

تُستخدم الخلايا الأسطوانية مثل تنسيقات 18650 و21700 و26650 على نطاق واسع في حزم البطاريات القابلة لإعادة الشحن. يمكن لأبعادها الأسطوانية الموحدة تبسيط التجميع الآلي وتسهيل إنشاء هياكل حزم معيارية.

ومع ذلك، تقوم الخلايا الأسطوانية بإنشاء مسافات بين الخلايا المتجاورة. ولذلك يجب تصميم المسارات الحرارية والتثبيت الميكانيكي بعناية.

خلايا الحقيبة

تستخدم خلايا الحقيبة عبوات مغلفة مرنة بدلاً من العلب الأسطوانية أو المعدنية الصلبة. يمكن أن يوفر شكلها مرونة قوية في التغليف، وهو أمر مفيد في المعدات ذات الهندسة الداخلية غير العادية.

يجب مراعاة الضغط الميكانيكي والحماية ضد التورم أو الثقب عند تصميم العبوة.

الخلايا المنشورية

تستخدم الخلايا المنشورية حاوية مستطيلة صلبة. يمكن أن تستفيد هندستها بشكل أفضل من المساحات المستطيلة، مما قد يؤدي إلى تبسيط بعض تخطيطات العبوات الكبيرة.

لماذا يؤثر تنسيق الخلية على التبريد

يجب أن تنتقل الحرارة من منطقة التفاعل الكهروكيميائي إلى البيئة المحيطة. تحدد هندسة الخلية المسار المتاح لمغادرة تلك الحرارة.

يمكن أن يكون للترتيب الأسطواني المعبأ بإحكام سلوك حراري مختلف تمامًا عن تكوين الحقيبة المسطحة.

ترتيب الخلايا

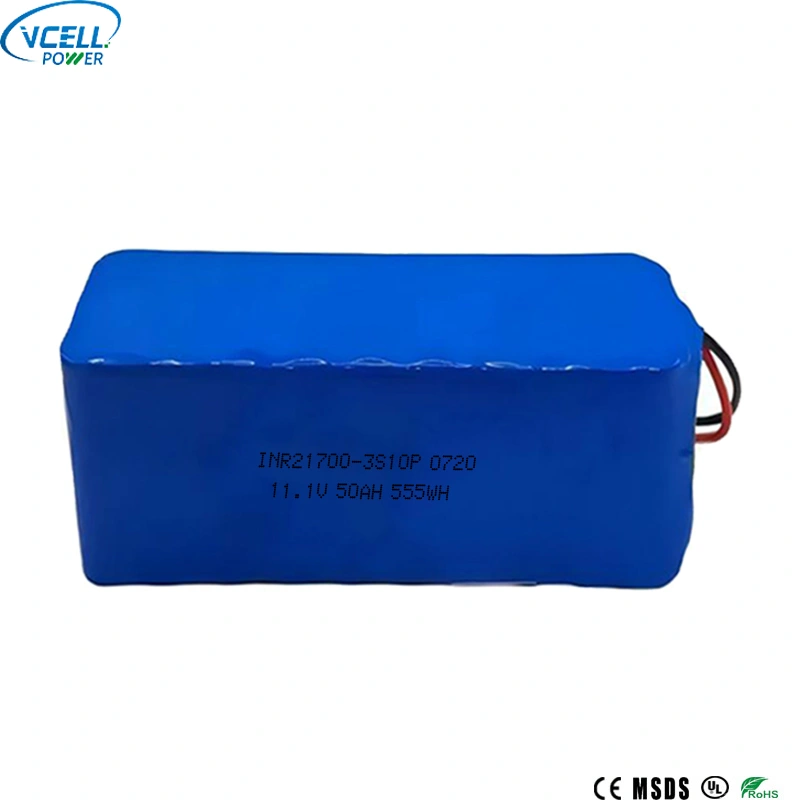

يحدد التكوين المتوازي للسلسلة منصة البطارية النهائية. على سبيل المثال، يشير تكوين 13S7P إلى ثلاث عشرة مجموعة متسلسلة وسبع خلايا متوازية داخل كل مجموعة.

يمكن اختيار مثل هذه البنية للوصول إلى الجهد والسعة المستهدفين مع البقاء ضمن القدرة الحالية لكل خلية على حدة.

ملحومة مقابل الاتصالات الميكانيكية

يمكن ربط الخلايا ببعضها البعض من خلال علامات تبويب ملحومة أو أشرطة توصيل أو موصلات مرنة أو طرق أخرى اعتمادًا على تصميم العبوة.

يجب أن تظل مقاومة الاتصال منخفضة ومستقرة ميكانيكيًا. يمكن أن تؤدي التوصيلات الضعيفة إلى تسخين موضعي وفقدان الجهد.

الضميمة الحزمة

يجب أن يحمي العلبة الخلايا من الصدمات والرطوبة والغبار والاهتزاز والاتصال العرضي مع توفير التهوية الكافية أو القدرة على نقل الحرارة.

يجب أن تسمح العلبة أيضًا بالوصول المناسب إلى الموصلات ومكونات الخدمة وواجهات الاتصال.

وبالتالي فإن تنسيق الخلية هو قرار تصميم على مستوى النظام. إن الترتيب المادي الأصغر لا يكون دائمًا هو الترتيب الأفضل إذا كان يسبب مشاكل حرارية أو ميكانيكية أو تجميعية أو خدمة.

ما الذي يجب مراعاته عند شحن بطارية الليثيوم؟

الشحن عبارة عن عملية كهروكيميائية يتم التحكم فيها ويجب أن تتوافق دائمًا مع كيمياء الخلية وجهد الحزمة وهندسة نظام إدارة المباني (BMS) ومواصفات الشاحن.

شحن CC/CV

تستخدم العديد من أنظمة الليثيوم القابلة لإعادة الشحن طريقة الشحن بالتيار المستمر والجهد الثابت. يقوم الشاحن في البداية بتزويد التيار المتحكم فيه. بمجرد الوصول إلى الجهد المستهدف، يحتفظ الشاحن بالجهد بينما يتناقص التيار تدريجيًا.

يعتمد جهد الشحن والتيار الدقيق على كيمياء الخلية وتصميم العبوة.

شحن الجهد

الحد الأقصى لجهد الشحن خاص بالكيمياء. يمكن أن يؤدي تطبيق جهد غير صحيح إلى تلف الخلايا أو إنشاء حالة تشغيل خطيرة.

الشحن الحالي

يجب أن يقتصر تيار الشحن على قدرة الشحن المحددة للخلية أو العبوة. يمكن لتيار الشحن العالي أن يزيد من توليد الحرارة والإجهاد الكهروكيميائي.

التوافق مع الشاحن والبطارية

يجب أن يكون الشاحن مصممًا خصيصًا لمنصة جهد البطارية والكيمياء. لا ينبغي افتراض أن الشاحن المخصص لنوع واحد من البطاريات مناسب لنوع آخر لمجرد أن الموصل مشابه ماديًا.

الشحن في درجة حرارة منخفضة

لا ينبغي شحن بعض كيمياء الليثيوم تحت عتبة درجة حرارة محددة. وبالتالي قد يمنع نظام إدارة المباني الشحن حتى تعود الخلايا إلى درجة حرارة مقبولة.

تصميم حاوية الشحن

يمكن أن تولد البطارية حرارة أثناء الشحن، خاصة عند التيار العالي. يجب ترتيب الشاحن والحزمة والكابلات والموصلات بحيث لا تتراكم الحرارة دون داع.

لماذا يهم استبدال الشاحن؟

عند استبدال كيمياء بطارية أخرى بحزمة ليثيوم، قد لا يكون الشاحن الأصلي متوافقًا. لدى الكيميائيات المختلفة منحنيات شحن ومتطلبات جهد مختلفة.

ولذلك ينبغي التعامل مع الشاحن كجزء من نظام البطارية وليس كملحق غير ذي صلة.

ما هي عوامل السلامة والنقل المهمة؟

يتم تحديد سلامة البطارية من خلال التفاعل بين كيمياء الخلية وجودة التصنيع والتصميم الميكانيكي والحماية الكهربائية والتحكم في الشحن والإدارة الحرارية وظروف التشغيل.

الحماية الجسدية

يجب حماية الخلايا من السحق والثقب والاهتزاز المفرط والاتصال العرضي بالأشياء الموصلة.

يجب أن يحافظ الغلاف والدعامات الداخلية على الخلايا بشكل آمن مع تجنب الإجهاد الميكانيكي غير الضروري.

الحماية الكهربائية

يمكن أن تلعب الصمامات وقواطع الدائرة ومراحل حماية MOSFET والموصلات ومنطق BMS دورًا في منع أو الحد من الظروف الحالية غير الطبيعية.

يجب أن يتم تصميم بنية الحماية حول الحد الأقصى لسيناريوهات التيار والخطأ الخاصة بالحزمة.

الحماية الحرارية

تساعد مستشعرات درجة الحرارة والمنطق الوقائي على منع التشغيل خارج الحدود المقبولة. يجب أن يكون للحرارة أيضًا مسار يمكن التنبؤ به خارج العبوة.

العزل

يمكن أن تصل حزم البطاريات المتصلة بالسلسلة إلى مستويات جهد عالية نسبيًا. لذلك يعد العزل الكهربائي بين الأجزاء الموصلة ومجموعات الخلايا وقضبان التوصيل وأسطح العلبة أمرًا ضروريًا.

اعتبارات النقل

يتم تنظيم نقل خلايا الليثيوم وحزم البطاريات بسبب الطاقة الكهروكيميائية المخزنة والمخاطر المحتملة في ظل ظروف معينة.

يمكن أن يتطلب النقل الدولي مستندات مثل وثائق اختبار UN38.3، ومعلومات بيانات السلامة، وتقييمات النقل، والتعبئة المناسبة، ووضع العلامات، وإجراءات الشحن الخاصة بالوسيلة.

يمكن أن تختلف المتطلبات وفقًا لنوع البطارية، وتصنيف الوات/ساعة، وحالة الشحن، وترتيب التغليف، ووضع النقل.

لماذا يجب ربط الشهادة بالمنتج الفعلي؟

تكون مستندات الاعتماد والنقل مفيدة فقط عندما تتوافق مع التكوين الفعلي للخلية أو الحزمة التي يتم توفيرها.

لا ينبغي أن يُفترض تلقائيًا أن المستند الصادر لطراز بطارية واحد يغطي بنية مختلفة إلى حد كبير.

لماذا أهمية جودة التجميع

لا يتم تحديد سلامة البطارية فقط من خلال كيمياء الخلية. تؤثر جودة اللحام، وتوجيه الموصل، والمواد العازلة، وتجميع BMS، ووضع مستشعر درجة الحرارة، وتركيب المصهر، وبناء العلبة على المنتج النهائي.

ما الذي يجب أن تتضمنه مواصفات البطارية الاحترافية؟

تتيح المواصفات الاحترافية للمهندسين وفرق المشتريات والمصنعين ومتكاملي المعدات العمل بناءً على نفس المعلومات الفنية.

ابدأ بملف تعريف تحميل المعدات

قبل اختيار الخلايا، حدد جهد الجهاز ومتوسط ​​التيار والحد الأقصى للتيار ومدة التشغيل وفترات الاستعداد ودورة العمل المتوقعة.

بالنسبة للمعدات التي تعمل بمحرك، يجب قياس أو حساب تيار بدء التشغيل بدلاً من تقديره من متوسط ​​استهلاك المحرك.

تحديد منصة الجهد

اختر الجهد الاسمي الذي يتوافق مع إلكترونيات المعدات ووحدة التحكم في المحرك والعاكس والشاحن.

وينبغي بعد ذلك حساب عدد الخلايا المتسلسلة من الكيمياء المحددة ومنصة الجهد المطلوبة.

تحديد متطلبات الطاقة

قم بتقدير استهلاك الطاقة يوميًا أو لكل دورة باستخدام دورة العمل الفعلية. ثم خذ بعين الاعتبار خسائر التحويل، وعمق التفريغ القابل للاستخدام، وتأثيرات درجة الحرارة، وقيود النظام الأخرى.

تحديد متطلبات الطاقة

تحديد أعلى تيار متوقع والمدة التي سيستمر فيها. وهذا مهم بشكل خاص للمحركات والضواغط والمضخات والأدوات والآلات المتنقلة.

تحديد القيود المادية

قم بتوفير أبعاد حجرة البطارية المتوفرة ونقاط التثبيت. يجب أن توضح المواصفات أيضًا موقع الموصل واتجاه خروج الكابل والوصول إلى الخدمة ومساحة التهوية واتجاه التثبيت.

تحديد المتطلبات الحرارية

حدد أعلى درجة حرارة محيطة متوقعة، وأدنى درجة حرارة متوقعة، ودورة العمل، وظروف التبريد المتاحة.

تحديد بنية BMS

يجب أن يتطابق نظام إدارة المباني مع عدد الخلايا المتسلسلة، والمتطلبات الحالية، وجهد الشحن، وأجهزة استشعار درجة الحرارة، وطريقة الموازنة، وواجهة الاتصال.

تحديد متطلبات الشحن

يجب تحديد جهد خرج الشاحن والتيار والموصل وطريقة التحكم الدقيقة قبل الانتهاء من تصميم البطارية.

تعريف الجودة والاختبار

يمكن أن تشمل إجراءات الجودة فحص الخلايا، واختبار السعة، وفحوصات المقاومة الداخلية، وفحص اللحام، واختبارات العزل، والاختبار الوظيفي لنظام إدارة المباني (BMS)، واختبار تفريغ الشحنة، وفحص الأبعاد، والتحقق من العبوة النهائية.

1. تعريف المعدات:تحديد الجهد ومتوسط ​​الحمل والحمل الأقصى ودورة العمل وبيئة التشغيل.
2. اختر الكيمياء:قارن بين الطاقة والطاقة والسلوك الحراري ومتطلبات الدورة وملاءمة التطبيق.
3. حساب ترتيب الخلايا:إنشاء تكوين متسلسل ومتوازي بناءً على متطلبات الجهد والسعة.
4. تحديد القدرة الحالية:تحديد متطلبات التفريغ المستمر والذروي وتيار الشحن المسموح به.
5. تصميم نظام إدارة المباني:قم بمطابقة وظائف الحماية والموازنة والاستشعار والاتصال مع الحزمة.
6. تصميم الإدارة الحرارية:إنشاء مسار حرارة واضح للخلايا وإلكترونيات الطاقة.
7. تصميم العلبة:تأكد من الأبعاد والتركيب والتهوية والحماية والوصول إلى الخدمة.
8. تعريف الشحن:قم بمطابقة جهد الشاحن والتيار والموصل وسلوك التحكم مع العبوة.
9. التحقق من السلامة:مراجعة العزل الكهربائي، وحماية الدائرة القصيرة، وحماية درجة الحرارة، ومتطلبات النقل.
10. التحقق الكامل:اختبر العبوة النهائية في ظل الظروف الكهربائية والحرارية والميكانيكية والبيئية التمثيلية.

ما الذي يجب على المشتري تقديمه قبل طلب التكوين المخصص؟

• جهد المعدات:توفير جهد التشغيل الاسمي والمسموح به.
• معلومات التحميل:توفير المتوسط، والحد الأقصى، وبدء التشغيل أو التيار العابر حيثما ينطبق ذلك.
• مدة التشغيل:تحديد وقت التشغيل المتوقع لكل دورة وتكرار الاستخدام.
• حجرة البطارية:توفير الطول والعرض والارتفاع ونقاط التثبيت ومساحة التبريد المتاحة.
• متطلبات الموصل:توفير موصل الطاقة ومتطلبات واجهة الاتصال.
• نظام الشحن:تحديد جهد الشاحن والتيار والموصل وطريقة الشحن.
• بيئة:اذكر درجة الحرارة والرطوبة والاهتزاز والغبار والتعرض الخارجي المتوقع.
• واجهة التحكم:حدد ما إذا كان الجهاز يتطلب CAN أو RS485 أو UART أو Bluetooth أو واجهة اتصال أخرى.

توفر المواصفات المبنية بهذه الطريقة أساسًا أقوى بكثير لمطابقة المنتج. كما أنه يقلل من فرصة اكتشاف عدم التوافق الكهربائي أو الميكانيكي بعد بدء التصنيع بالفعل.
